Lieu d'origine:
Chine
Nom de marque:
ANGES
Numéro de modèle:
100HP
Vidéo
Shenzhen Anges Machinery Co., Ltd. est une société de fabrication de machines.

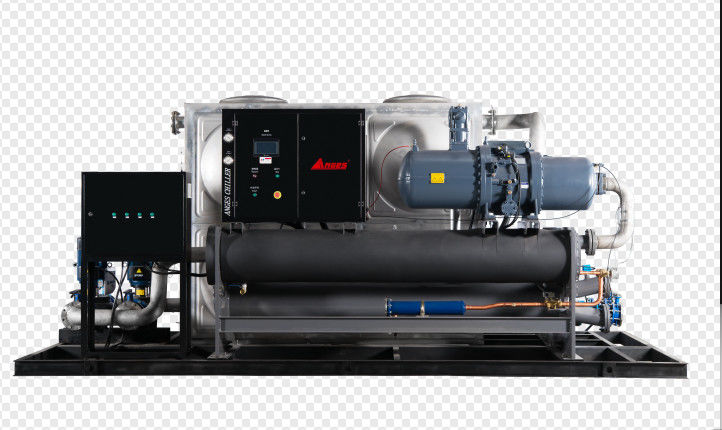

Paramètre technique du refroidisseur à vis à refroidissement par eau intégré
|
Modèle Nom de l'article |
Le système d'aéroglisseur est utilisé. | |
| capacité de refroidissement nominale | Kcal/h | 376594 |
| kW | 437.9 | |
| puissance d'entrée | kW | 114 |
| courant de fonctionnement maximal | Une | 160.5 |
| alimentation électrique | Le système de freinage doit être équipé d'un dispositif de freinage. | |
| réfrigérant | type | R22: le produit |
| type de contrôle | soupape de dilatation | |
| le compresseur | type | à vis semi-hermétique |
| Puissance (kw) | 88.3 | |
| Mode de démarrage | Y-△ | |
| contrôle de la capacité | 0-25-50-75-100 Pour les autres | |
| évaporateur | type | coquille et tube |
| débit de liquide réfrigéré (m)3/h) | 75.3 | |
| diamètre du tuyau (pouces) | 5 | |
| condensateur | type | coquille et tube |
| débit d'eau de refroidissement (m)3/h) | 94.1 | |
| diamètre du tuyau (pouces) | 5 | |
| protection de la sécurité | le compresseur est protégé contre la température, contre la surcharge, contre les hautes et basses pressions, contre les interrupteurs de débit, contre les phases inversées et sans phase, contre le gel,protection par fusible. | |
| réservoir | L | 4000 |

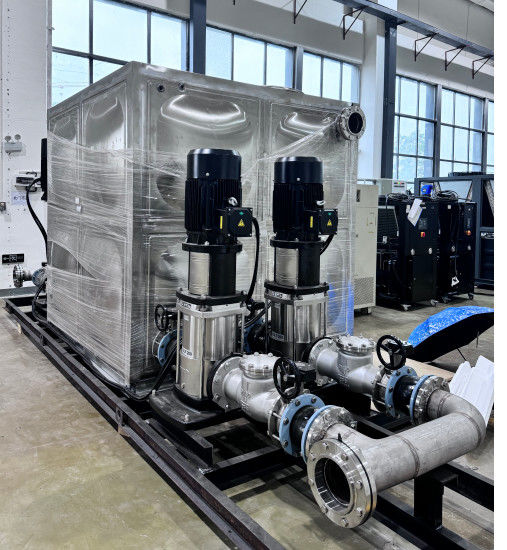

| Pompes de circulation extérieure | Puissance (kw) | 15 |
| Ascenseur (m) | 26.2 | |
| Pompes de circulation interne | Puissance (kw) | 11 |
| Ascenseur (m) | 20 | |
| dimension | mm | 3900 * 2250 * 2400 |
| Poids net | en kg | 2630 |
| poids de roulement | en kg | 6690 |
Note: 1.La capacité nominale de refroidissement est déterminée selon:
Température du fluide refroidi à l'entrée: 17°C; température du fluide refroidi à la sortie: 12°C
Température de l'eau de refroidissement d'entrée: 30°C; température de l'eau de refroidissement de sortie: 35°C
2- Distances de travail:
La plage de température du liquide refroidi est comprise entre 5°C et 35°C;
La différence de température entre le liquide refroidi d'entrée et de sortie est comprise entre 3°C et 8°C.
La plage de température de l'eau de refroidissement est comprise entre 18°C et 37°C;
La différence de température entre les eaux de refroidissement d'entrée et de sortie est comprise entre 3,5°C et 10°C.
Nous nous réservons le droit de modifier les dimensions ou les paramètres ci-dessus sans préavis.
Shenzhen Anges Machinery Co., Ltd. est une société de fabrication de machines.
Tableau de configuration du refroidisseur à vis refroidi à l'eau
| Nom de l'article | Parties principales | Marque | Nom de l'entreprise |
| 1 | Compresseur semi-hermétique | Je suis Hanbell. | Chine |
| 2 | Valve de dilatation | Je suis Emerson. | États-Unis |
| 3 | Condensateur | Les anges | Chine |
| 4 | Évaporateur | Les anges | Chine |
| 6 | Valve électronique | Je suis Emerson. | États-Unis |
| 7 | Filtre de séchage | Je suis Emerson. | États-Unis |
| 8 | Indicateur de pression de l'huile (haute et basse) | Références | Suisse |
| 9 | Écran tactile | - Je ne sais pas. | Chine |
| 10 | Contrôleur PLC | Le groupe Siemens | L'Allemagne |
| 11 | Composants électriques | - Je ne sais pas. | France |
