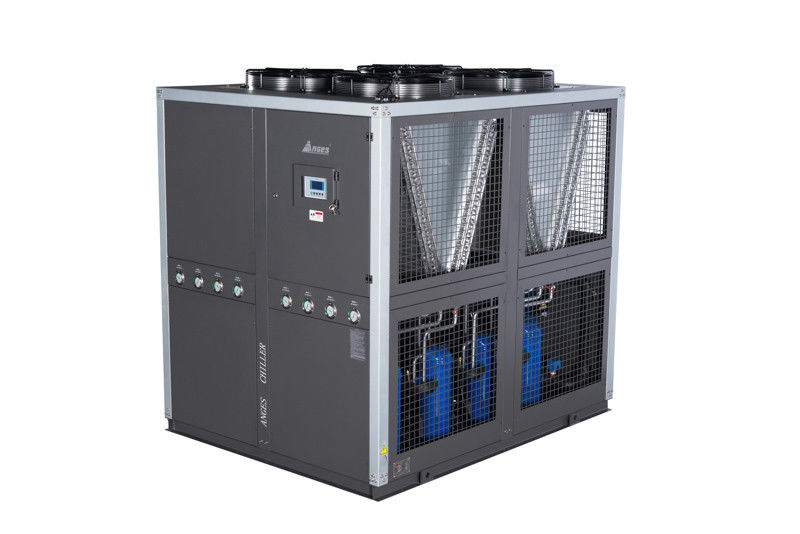

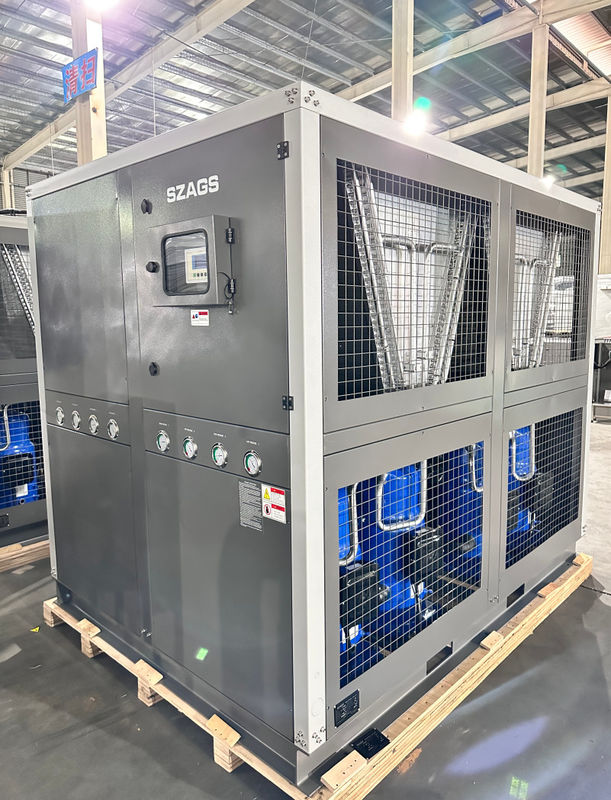

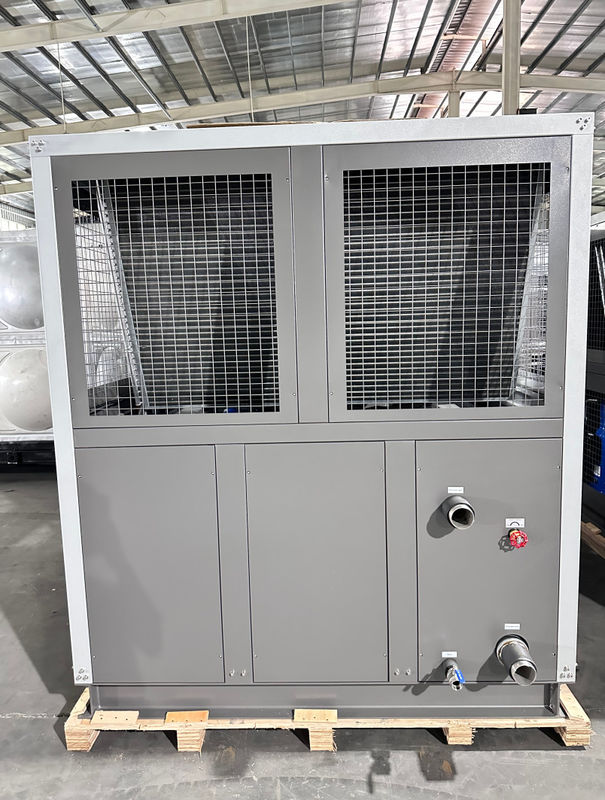

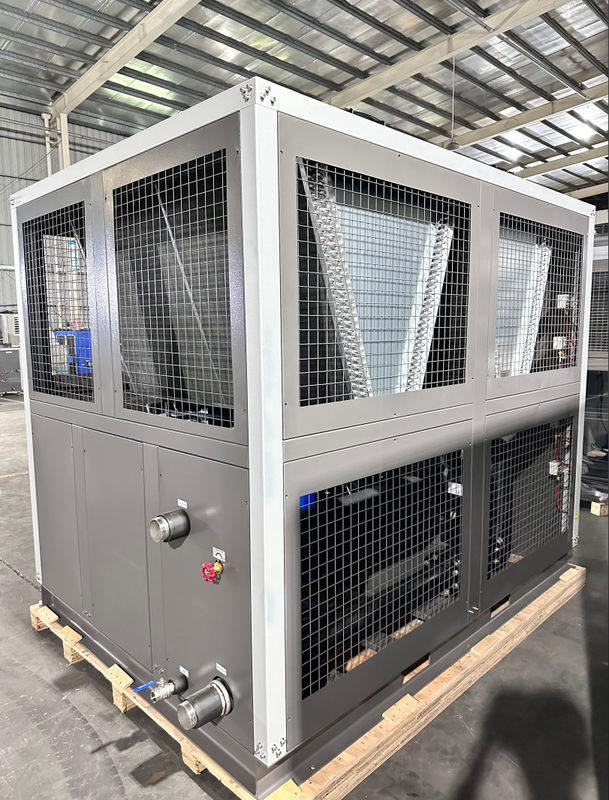

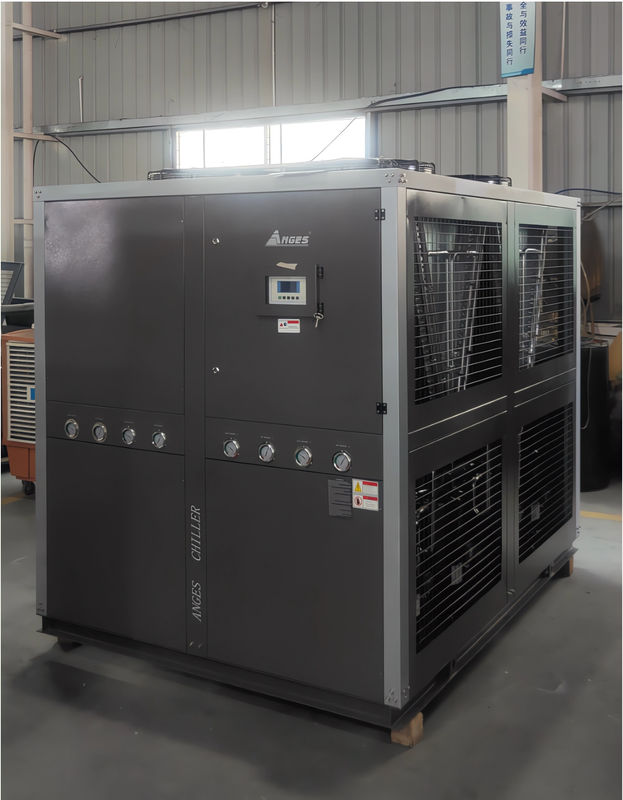

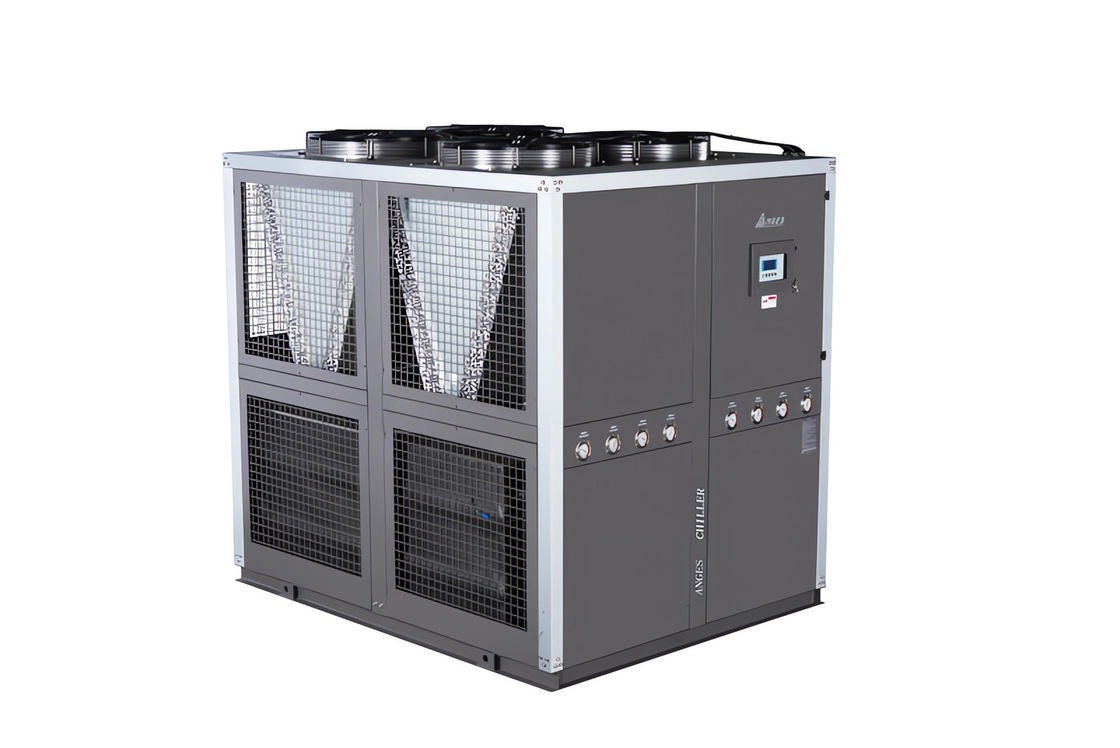

Chiller à eau refroidi à l'air de 50 tonnes Chiller à glycol avec quatre compresseurs à rouleaux

Spécification

Paramètres techniques de l'air industriel- réfrigérateur

Note: 1. La capacité de refroidissement nominale est déterminée selon:

Température du liquide refroidi à l'entrée: 17°C

Température du liquide refroidi à la sortie: 12°C

Température de l'air de refroidissement à l'entrée: 30°C

Température de l'air de refroidissement à la sortie: 35°C

2. portée de travail:

La plage de température du liquide refroidi est comprise entre 5°C et 35°C;

La différence de température entre le liquide refroidi d'entrée et de sortie est de 3°C à 8°C.

Il est préférable d'utiliser le refroidisseur lorsque la température ambiante est inférieure ou égale à 40°C.

Nous nous réservons le droit de modifier les dimensions ou les paramètres ci-dessus sans préavis.

Chiller à eau refroidi à l'air:

Le refroidisseur à air, également connu sous le nom d'unité de refroidissement industriel à refroidissement à air, utilise une conception de dissipation de chaleur à refroidissement à air.Il attire l'air environnant dans l'équipement à l'aide de ventilateurs intégrés et dissipe la chaleur à travers un condenseurIl ne nécessite pas de système de refroidissement par eau supplémentaire et est relativement facile à installer et à entretenir.

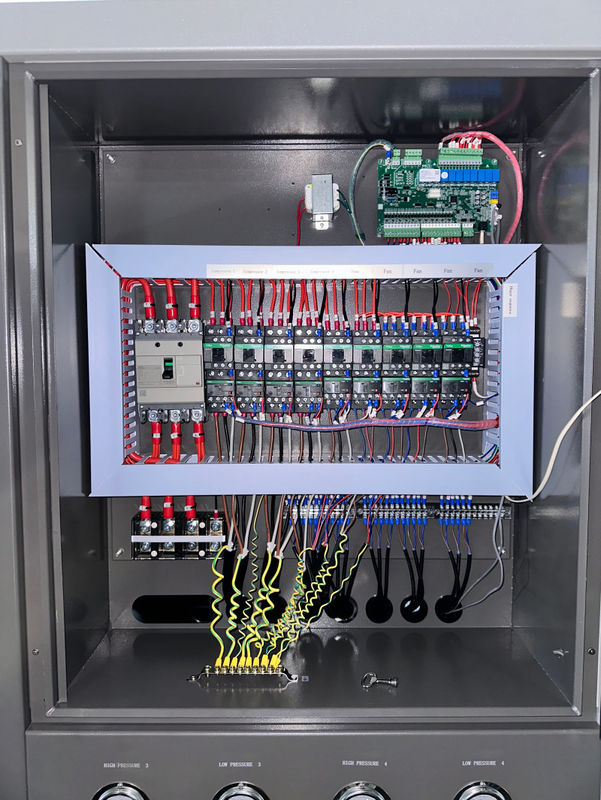

Le refroidisseur refroidi à air est adapté aux endroits où l'espace est limité ou où l'eau de refroidissement n'est pas suffisante. Cependant, l'efficacité de refroidissement est affectée par la température ambiante et l'humidité,il est donc généralement utilisé dans des applications avec des charges thermiques plus faiblesChaque modèle est équipé d'une gamme de dispositifs de sécurité, y compris une protection contre la surcharge du moteur, des alarmes de perte de phase et d'inversion de phase, des thermostats anti-gel, des jauges de pression, etc.Ces unités de refroidissement présentent d'excellentes performances et une durée de vie plus longueTout au long du cycle de fonctionnement, une série d'étapes basées sur les principes fondamentaux de l'échange thermique sont suivies.Ils conviennent particulièrement aux industries qui exigent un contrôle et une régulation précis de la température de l'eau froide, permettant un contrôle précis dans la gamme de 3°C à 50°C, ce qui en fait un acteur important dans le secteur industriel moderne.

Principe de fonctionnement:

Lorsque le refroidisseur refroidi à l'air s'allume, le réfrigérant absorbe la chaleur de l'objet refroidi dans l'évaporateur et se vaporise.Le compresseur extrait continuellement le gaz généré de l'évaporateur et le comprime à haute températureLe réfrigérant liquide est un liquide qui se condense à l'air et qui est utilisé pour la production de chaleur.après avoir été dépressurisé par la vanne de dilatationL'eau est ensuite évacuée dans l'évaporateur, où elle s'évapore à nouveau, absorbant la chaleur de l'objet refroidi.

Applications:
Les refroidisseurs sont largement utilisés dans diverses productions industrielles telles que les plastiques, la fabrication d'électronique, l'électroplatement, le génie chimique, le refroidissement par ultrasons et l'impression.Ils sont utilisés dans le refroidissement des moules pour les machines de traitement des matières plastiques, améliorant considérablement la douceur de surface des produits en plastique, réduisant les défauts de surface et les contraintes internes, empêchant le rétrécissement et la déformation, facilitant la libération de moisissures,accélérer la mise en forme des produits, ce qui améliore considérablement l'efficacité de la production et la qualité des produits des machines de moulage en plastique.

Compresseur de défilement:
L'ensemble de la gamme de refroidisseurs à refroidissement par air Anges utilise des compresseurs à rouleaux à haut rendement qui servent de cœur à l'ensemble du cycle du réfrigérant.Le compresseur à rouleaux adopte une conception à double flexibilitéCette conception permet aux disques de roulement de se séparer radiellement et axiellement, permettant aux débris ou aux liquides de passer sans endommager le compresseur.Il en résulte une durée de vie accrue du compresseur, une fiabilité accrue, une meilleure tolérance au liquide et une meilleure tolérance aux impuretés.

Évaporateur à coque et à tube:
Le refroidisseur refroidi à l'air utilise un évaporateur à coque et à tube, dans lequel le réfrigérant s'évapore à l'intérieur des tubes d'échange de chaleur, tandis que l'eau coule du côté de la coque.Pour améliorer l'efficacité de l'échange thermiquePour maintenir une température de fonctionnement stable, une plaque de protection de 2 mm d'épaisseur est installée sur le côté de la coque, ce qui fait couler l'eau d'avant en arrière pour créer de la saumure de glace.la coque extérieure de l'évaporateur est recouverte d'un matériau isolant.
Pour les tubes échangeurs de chaleur, nous utilisons des tubes en cuivre sans couture à haut rendement.augmentant ainsi la surface d'échange thermique avec le réfrigérantAvec cette technologie, la surface de transfert de chaleur est doublée, ce qui améliore considérablement l'efficacité du transfert de chaleur.

Condensateur à nageoires:

En adoptant un tube en cuivre à haut rendement avec un condensateur de type à nageoires en aluminium, le refroidisseur refroidi à l'air dissipe efficacement la chaleur.La structure à nageoires augmente la surface d'échange de chaleur entre le condenseur et l'environnement environnantL'excellente conductivité thermique des tubes en cuivre, combinée aux caractéristiques efficaces de dissipation thermique des ailerons en aluminium,assure une efficacité élevée pendant le processus de refroidissement
En outre, l'application d'une nageoire en feuille d'aluminium hydrophile fournit une couche de protection supplémentaire.ce qui prolonge la durée de vie du condenseur et maintient des performances de réfrigération optimales.

Au sujet du service après-vente?

124 heures de support en ligne;

2Assistance technique par vidéo;

3Aide extérieure disponible, etc.
