Lieu d'origine:
Chine
Nom de marque:
ANGES
Numéro de modèle:
20HP

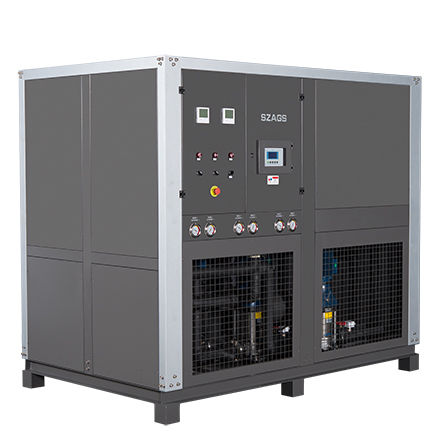

Refroidisseur intégré Possède des systèmes d'eau à multi-circulation
Sortie de trois températures d'eau différentes en même temps, 3 entrées et 3 sorties
Une nouvelle génération d'unité de refroidissement, conçue spécifiquement pour la ligne de production de bouteilles soufflées en PET. Un refroidisseur d'unité fournit de l'eau à 3 températures différentes en même temps au four, au côté et au moule de base du moule de soufflage de PET pour réduire le cycle de moulage des produits. La conception intégrée est compacte, réduit les coûts et facilite l'installation et la maintenance.
Article | ACKS-15T | ACKS-20(F) | ACKS-25(D) | ACKS-30(T) | ACKS-35(T) | ACKS-40(F) | ACKS-50(F) | |
Capacité de refroidissement nominale |
Kcal/h 50HZ |
38158.2 | 50877.6 | 63192.8 | 80341.2 | 94789.2 | 107121.6 | 126385.6 |
KW 50HZ |
44.37 | 59.16 | 73.48 | 93.42 | 110.22 | 124.56 | 146.96 | |
Puissance d'entrée totale | KW | 17.56 | 22.54 | 27.3 | 33.26 | 38.3 | 42.46 | 50.2 |
Alimentation | 3PH-380V-50HZ(200V/220V/415V/460V 50HZ/60HZ) | |||||||
Réfrigérant |
Type | R22(R134a/R410A) | ||||||
Méthode de contrôle | Capillaire | Détendeur | ||||||
Compresseur |
Type | Scroll hermétique | ||||||
Puissance(KW) | 12.36 | 16.48 | 19.84 | 24.72 | 29.76 | 32.96 | 39.68 | |
Condenseur |
Type | Tube en cuivre à ailettes + ventilateur à rotor extérieur à faible bruit. | ||||||
Puissance(KW) | 1.1 | 1.56 | 1.56 | 1.84 | 1.84 | 2.8 | 3.12 | |
Débit d'air de refroidissement(m3/h) | 15000 | 20000 | 25000 | 30000 | 30000 | 40000 | 50000 | |
Évaporateur |
Type | Réservoir d'eau avec serpentin | ||||||
Volume du réservoir(L) | 400 | 400 | 400 | 500 | 500 | 670 | 720 | |
Débit d'eau glacée(m3/h) | 7.7 | 10.2 | 12.7 | 16.1 | 19.0 | 21.5 | 25.3 | |
Pompe à eau 1 |
Puissance(kw) | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 |
Élévation(m) | 60 | 60 | 60 | 68 | 68 | 68 | 62 | |
Débit d'eau glacée (m³/h) | 2.0 | 2.4 | 3.2 | 4.2 | 5.0 | 5.7 | 6.7 | |
Entrée/sortie | 1" | 1" | 1-1/4" | 1-1/4" | 1-1/4" | 1-1/4" | 1-1/2" | |
Pompe à eau 2 |
Puissance(kw) | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
Élévation(m) | 60 | 60 | 62 | 62 | 62 | 62 | 62 | |
Débit d'eau glacée(m³/h) | 2.8 | 3.5 | 4.8 | 5.1 | 6.0 | 6.8 | 8.0 | |
Entrée/sortie | 1-1/4" | 1-1/4" | 1-1/2" | 1-1/2" | 1-1/2" | 1-1/2" | 1-1/2" | |
Pompe à eau 3 | Puissance(kw) | 1.5 | 1.5 | 2.2 | 3 | 3 | 3 | 3 |
Élévation(m) | 60 | 65 | 62 | 69 | 69 | 69 | 69 | |
Débit d'eau glacée(m³/h) | 2.8 | 4.3 | 4.8 | 6.8 | 8.0 | 9.0 | 10.7 | |
Entrée/sortie | 1-1/4" | 1-1/4" | 1-1/2" | 1-1/2" | 1-1/2" | 1-1/2" | 1-1/2" | |
Protection de sécurité | Protection contre la surchauffe du compresseur, protection contre les surintensités, protection haute et basse pression, protection contre la surchauffe, protection par interrupteur de débit, protection de séquence de phases ou de manque de phase, protection contre la surchauffe des gaz d'échappement. | |||||||
Dimension | Longueur(mm) | 2200 | 2300 | 2300 | 2475 | 2475 | 2550 | 2550 |
Largeur(mm) | 1200 | 1130 | 1800 | 1800 | 1800 | 2260 | 2260 | |
Hauteur(mm) | 1800 | 1850 | 1980 | 1980 | 1980 | 1950 | 1950 | |
Poids | Kg | 1060 | 1350 | 1450 | 1640 | 1730 | 1970 | 2120 |
